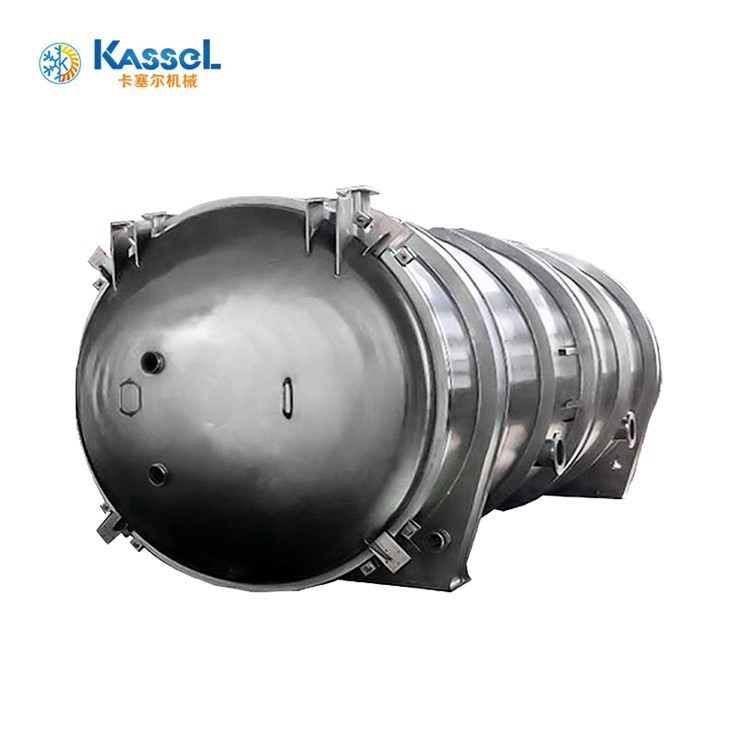

Vacu industrial de alta capacidade igual ao desidratador

Item项 目

Parâmetros参 数

Modelo 型号

Kfd -200

Número 数量

1pcs

Dimensões da câmara (comprimento/largura/altura) 干燥仓外形尺寸 (长/宽/高)

12500 × 2646 × 2800 mm

Dimensões do condensador (comprimento/largura/altura) 捕冰舱外形尺寸 (长/宽/高)

7220 × 2250 × 2500 mm

Diâmetro dentro da câmara

干燥仓内径

2500 mm

Diâmetro dentro da porta da câmara

舱门内直径

2500 mm

Espessura da porta da câmara e câmara

干燥舱体,舱门壁厚

8mm

Câmara e condensador e material da porta

材质

S30408

Tratamento de superfície interna da câmara

干燥舱内表面处理

Polonês ra ＜ 0. 5

抛光

Tratamento da superfície externa da câmara

干燥舱外表面处理

Ra escovado ＜ 0. 5

拉丝

Tratamento de superfície interna do condensador

捕冰舱内表面处理

Polonês ra ＜ 0. 5

抛光

Tratamento da superfície externa do condensador

捕冰舱外表面处理

Instalar isolamento

安装保温

Formulário de isolamento 保温形式

Isolamento de poliuretano, proteção externa da placa de aço

聚氨酯保温,钢板外护

Abertura da porta e feche

舱门开启,关闭形式

O trilho de suspensão é traduzido e aberto, e a trava da porta é girada manualmente e pressionada. 悬挂轨道平移开启, 手动旋转压紧

Área de carregamento efetiva total

总有效装料面积

Aprox: 205㎡

Quantidade do carrinho de material

单舱装载物料小车数量

7 pcs*1 conjunto

7个*1套

Material Material Material 物料小车材料

Aço inoxidável da estrutura principal

主框架不锈钢制成

forma de transporte

运输形式

Trabalhando em trilhos de aço inoxidável suspenso

行走在悬挂不锈钢轨道上

Número de bandejas

单舱托盘数量

476 PCS*1 conjunto

476 只*1套

Formulário de torneamento e conexão da rastreamento

轨道转弯,连接形式

Controle pneumático, conversão automática

气动控制,自动转换

Dimensões da bandeja (comprimento × largura × altura)

托盘外形尺寸(长×宽×高)

710*610*35mm

Forma de bandeja 托盘形式

Carimbado e formado com cantos arredondados

整体冲压成型,4周为圆角

Material da bandeja 托盘材质

Liga de alumínio, superfície anodizada

铝合金,表面阳极氧化发白处理

Espessura da bandeja 托盘壁厚

2mm

Por área da bandeja 每只托盘面积

Aprox: 0. 43 ㎡

Por peso da bandeja 每只托盘重量

2 kg

Peso de cada carrinho de material (incluindo palete)

每辆物料小车重量(含托盘)

Aprox: 80 kg

Método de aquecimento 加热方式

Fonte de calor a vapor, portador de energia de calor, tipo de radiação

蒸汽热源,热媒载能,辐射式

Número de prateleiras

加热板数量

Total de 36pcs

共 36 块

Dimensões da prateleira (comprimento × largura × altura)

加热板尺寸(长×宽×厚)

600mm × 10500mm × 22mm

Material da prateleira 加热板材质

AL6063

Forma de tratamento de superfície

加热板表面处理形式

Tratamento anodizado geral

整体阳极氧化发白处理

Temperatura de trabalho

加热板工作温度

RT ~ 80 graus

常温 -80 grau

Taxa de aquecimento máxima

加热板最大升温速率

30 grau -120 grau menor ou igual a 40min

Taxa de resfriamento máximo

加热板最大降温速率

60 graus -30 grau menor ou igual a 30min

Precisão do controle de temperatura

加热板控温精度

± 1 grau

Posicionamento do condensador

冷阱放置位置

Tipo lateral

侧置式

Tipo de estrutura do condensador

冷阱结构形式

Condensador do tipo de tubo

管式冷阱

Material da bobina do condensador

冷管材质

S30408

Especificação da bobina do condensador

冷管规格

Φ32*2

Material da concha do condensador

冷阱壳体材质

S30408

Diâmetro interno da concha do condensador

冷阱壳体内直径

2100mm

Espessura da concha do condensador

冷阱壳体壁厚

8mm

Formulário de tratamento da superfície da bobina do condensador

冷阱冷管处理形式

polonês

抛光

Formulário de captura do condensador

冷阱捕集形式

Captura única

一次性捕集

Formulário de degelo do condensador

冷阱融霜形式

Água quente/vapor de baixa pressão

热水或低压蒸汽

Captura máxima de gelo do condensador

冷阱最大捕冰量

500kg/h (experimento com gelo puro

以纯冰为实验对象)

Capacidade máxima de gelo do condensador

冷阱最大容冰量

2500 kg (experimente com gelo puro

以纯冰为实验对象)

Temperatura de trabalho do condensador

冷阱工作温度

-35 grau --45 grau

Tempo de degelo condensador

冷阱融霜时间

＜ 45min

Ultimate Vacuum

极限真空度

＜ 10Pa no estado de sem carga

空载状态

Vácuo de trabalho da câmara

干燥舱内的工作真空度

30pa ~ 120Pa

Tempo de evacuação de 1 atm a 133Pa

从 1 大气压到 133pa 抽空时间

＜ 20 ~ 30min no estado de não carga

空载状态

Capacidade padrão de alimentação

标准进料能力

Aproximadamente 2000kg/lote

Diferentes teor de umidade dos materiais podem ser ajustados

约 2000kg/批次物料含水量不同可调整

Tempo geral de secagem

一般干燥时间

10-22H(与物料性质有关)

Relacionado às propriedades do material

Teor de umidade residual após secar 干燥后的残余含水率

Menor ou igual a 3%
